U radiologiji nije svaki pacijent u stanju da bude transportovan do dijagnostičkog odeljenja. Pacijenti na intenzivnoj nezi, osobe neposredno nakon operacije, teško pokretni i medicinski nestabilni pacijenti često zahtevaju drugačiji pristup. Upravo tu mobilni radiografski sistem dobija svoju najvažniju ulogu. On omogućava da se radiografsko snimanje obavi tamo gde se pacijent već nalazi.
Za bolnicu ili kliniku to može značiti jednostavniju organizaciju dijagnostike i smanjenje potrebe za transportom određenih pacijenata kroz ustanovu. International Atomic Energy Agency (IAEA) u svojim resursima o mobilnoj radiografiji navodi primenu kod pacijenata koji ne mogu da budu podvrgnuti standardnom radiografskom pregledu, uključujući kritično bolesne, medicinski nestabilne, postoperativne pacijente i novorođenčad.
Međutim, mobilnost sama po sebi nije dovoljna da bi mobilni RTG aparat bio dobar izbor. Pre nabavke treba analizirati kvalitet i snagu generatora, karakteristike detektora, autonomiju baterije, upravljivost sistema, obradu i razmenu snimaka, bezbednosne funkcije, mogućnost integracije sa postojećom infrastrukturom, kao i servisnu i tehničku podršku.
Drugim rečima, ne kupuje se samo RTG uređaj. Bira se sistem koji treba da postane deo svakodnevnog kliničkog procesa.
Gde se koristi mobilni radiografski sistem?

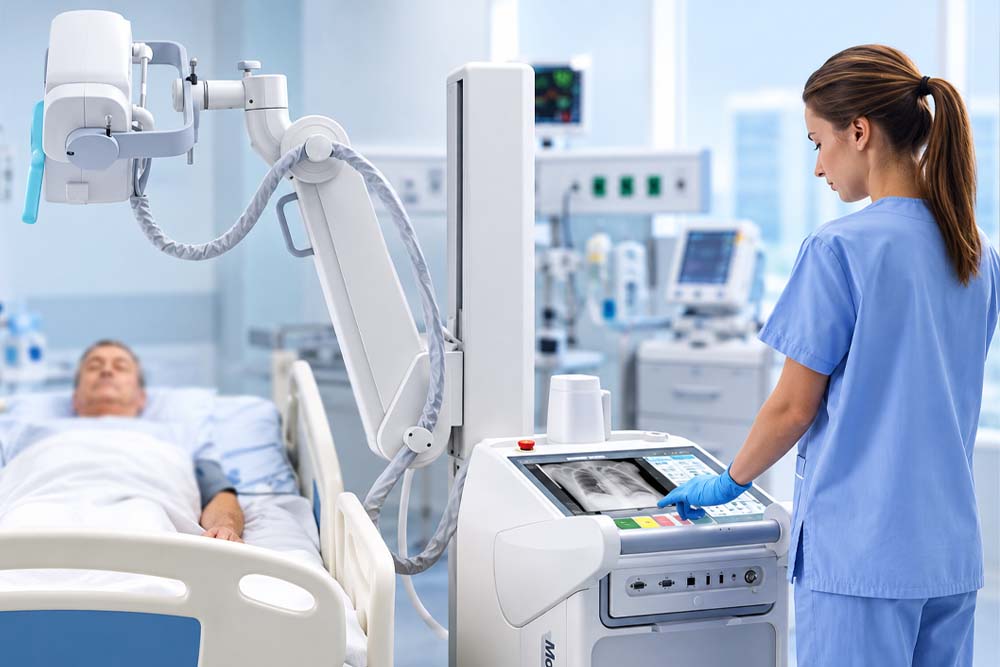

Mobilni radiografski sistem koristi se prvenstveno kada transport pacijenta do stacionarne RTG sale nije praktičan, poželjan ili medicinski opravdan. Njegova osnovna prednost je mogućnost izvođenja radiografskog pregleda neposredno uz bolesnički krevet. Na taj način dijagnostička oprema dolazi do pacijenta, umesto da se pacijent transportuje kroz zdravstvenu ustanovu.
Zbog toga je mobilna radiografija posebno značajna u jedinicama intenzivne nege, urgentnim centrima, postoperativnim jedinicama i drugim bolničkim odeljenjima na kojima se nalaze teško pokretni ili medicinski nestabilni pacijenti. Relevantne smernice za mobilnu radiografiju posebno navode kritično bolesne, medicinski nestabilne, postoperativne pacijente i novorođenčad kao grupe kod kojih standardni radiografski pregled može biti otežan.
Klinička vrednost mobilnog sistema zato nije samo u njegovoj mogućnosti kretanja. Važno je koliko se efikasno može pozicionirati oko kreveta, koliko prostora zahteva za manevrisanje i koliko brzo osoblje može pripremiti sistem za sledeći pregled.
Snaga generatora – Zašto broj kW nije jedini kriterijum?
Jedan od prvih tehničkih podataka koji se poredi prilikom nabavke jeste snaga generatora. Ona jeste važna, ali sama vrednost izražena u kilovatima ne daje kompletnu sliku o sposobnostima uređaja. Za kvalitetnu procenu potrebno je analizirati generator zajedno sa rasponom ekspozicionih parametara, stabilnošću izlaza, sistemom napajanja i vrstama pregleda za koje će se mobilni uređaj koristiti.
Veća raspoloživa izlazna snaga može omogućiti korišćenje kraćeg vremena ekspozicije. To je posebno značajno kod pacijenata kod kojih je teško potpuno eliminisati pokrete, jer kraća ekspozicija može doprineti smanjenju artefakata izazvanih kretanjem. IAEA upravo navodi da izlazna snaga generatora može imati značajan uticaj na kvalitet slike, pri čemu viša snaga omogućava kraće ekspozicije i bolju vremensku rezoluciju.
Međutim, pri izboru mobilnog RTG aparata treba proveriti i način na koji sistem obezbeđuje potrebnu energiju tokom rada van direktnog mrežnog napajanja. Kapacitet baterije, upravljanje energijom, brzina punjenja i mogućnost održavanja stabilnih performansi tokom intenzivnog radnog dana su podjednako važni kao nominalna snaga.
Kod MobiEye 700, proizvođačka dokumentacija navodi generator snage 30/50 kW i frekvenciju invertera od 460 kHz. Sistem koristi i dual-mode upravljanje napajanjem, bateriju i tehnologiju mega-kondenzatora.
Zato je bolje pitati šta generator omogućava u planiranim kliničkim uslovima, nego jednostavno koji uređaj ima više kW.
Digitalni detektor – Jedna od ključnih komponenti sistema
Digitalni detektor direktno učestvuje u pretvaranju rendgenskog zračenja u digitalnu sliku. Zbog toga njegove karakteristike imaju veliki značaj za kvalitet slike i efikasnost rada mobilnog DR sistema. Pri nabavci zato nije dovoljno proveriti samo da li uređaj poseduje „digitalni“ ili „bežični“ detektor.
Važno je analizirati tehnologiju konverzije, aktivnu površinu i dimenzije detektora, prostornu rezoluciju, DQE (Detective Quantum Efficiency), masu, autonomiju, brzinu prenosa podataka i mehaničku otpornost. Kod mobilne radiografije posebno je značajna ergonomija, jer se detektor često postavlja neposredno ispod ili iza pacijenta, uključujući situacije u kojima je njegovo pomeranje ograničeno.
Bežična komunikacija može pojednostaviti workflow uklanjanjem kabla između detektora i sistema, ali istovremeno zahteva pouzdanu vezu, dobro upravljanje baterijom i efikasan prenos podataka.
Kod MobiEye 700 koristi se Mindray MPX bežični detektor. Zasnovan je na CsI + TFT tehnologiji, deklarisan je sa visokom DQE vrednošću i ima masu od 3,3 kg. Proizvođač navodi i otpornost na tečnosti i prašinu, kao i automatsko punjenje i funkcije zaštite detektora.
Prilikom nabavke treba razmotriti i troškove životnog ciklusa detektora, jer njegova eventualna zamena može predstavljati značajnu stavku održavanja medicinske opreme.

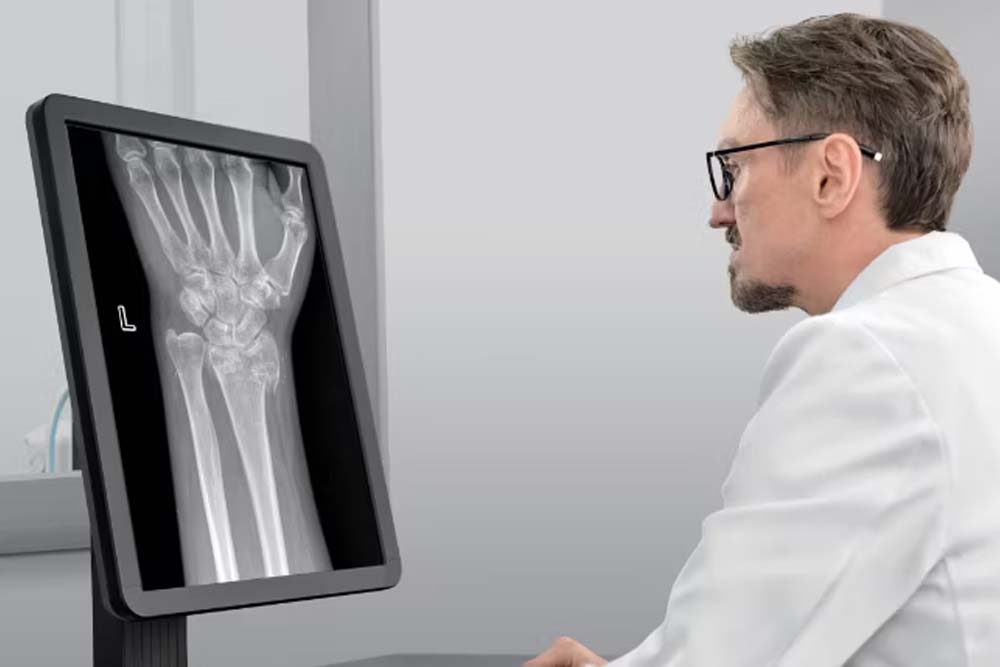

Kvalitet slike mora se posmatrati zajedno sa dozom
Cilj digitalne radiografije nije dobijanje slike maksimalnog vizuelnog kvaliteta po svaku cenu, već slike koja pruža dovoljno dijagnostičkih informacija uz optimizovanu izloženost pacijenta jonizujućem zračenju. Upravo odnos između kvaliteta slike i doze predstavlja jedan od osnovnih principa optimizacije radiografskih procedura.
Na kvalitet digitalnog radiograma utiče čitav lanac faktora: karakteristike generatora i detektora, izbor kV i mAs, geometrija snimanja, pozicioniranje pacijenta, kolimacija, prisustvo rasutog zračenja, pokreti pacijenta i algoritmi naknadne obrade slike. IAEA pri proceni kvaliteta posebno izdvaja kontrast, detalje i šum, uz naglasak da se potreban kvalitet mora uskladiti sa upravljanjem dozom i vremenom akvizicije.
Digitalni sistemi zahtevaju dodatnu pažnju zato što naknadna obrada može učiniti sliku vizuelno prihvatljivom i pri različitim nivoima ekspozicije. Zbog toga treba pratiti exposure index, koristiti odgovarajuće protokole i sprovoditi kontrolu kvaliteta kako bi se izbegle nepotrebne ekspozicije. IAEA posebno naglašava da korisnici treba da razumeju odnos indikatora ekspozicije i doze pacijenta.

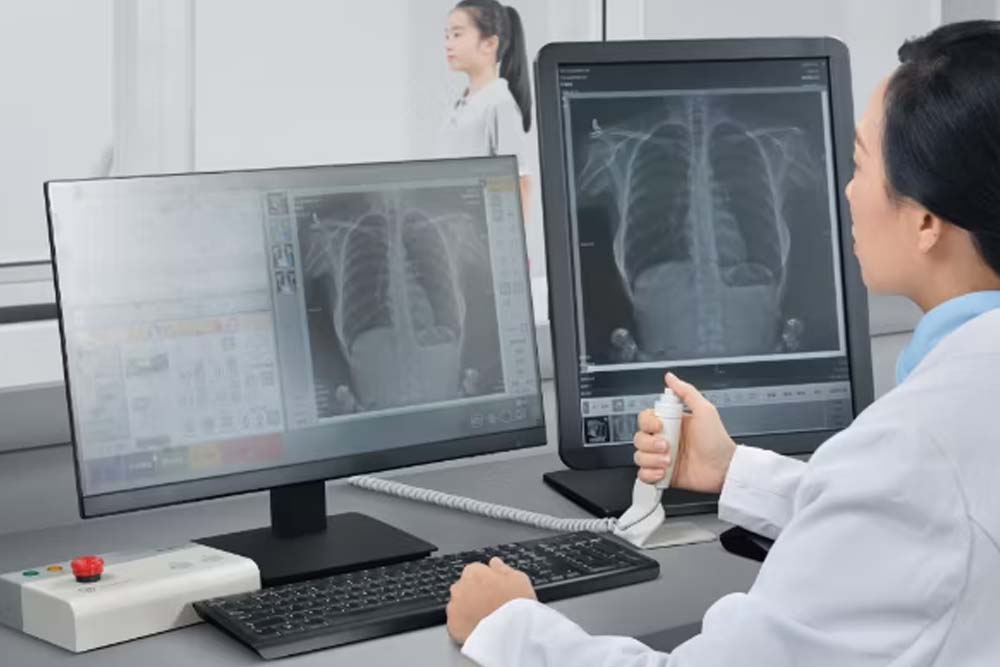

Kod MobiEye 700 proizvođač navodi sopstvenu tehnologiju obrade slike i DROC softver. To treba posmatrati kao deo kompletnog imaging chain-a zajedno sa generatorom i MPX detektorom.
Mobilnost – Koliko je aparat zaista jednostavan za kretanje?
Naziv „mobilni“ ne znači automatski da je svaki uređaj jednako praktičan za svakodnevno pomeranje.
Bolničko okruženje je specifično. Uređaj mora prolaziti kroz hodnike i vrata, prilaziti krevetu i manevrisati u prostorijama u kojima često nema mnogo slobodnog prostora. Zato pre nabavke treba proveriti dimenzije, radijus okretanja, način pogona, upravljanje, kočenje, vidljivost operatera tokom transporta i mogućnost preciznog pozicioniranja rendgenske cevi.
Kod MobiEye 700 proizvođač navodi maksimalnu širinu sistema od 55 cm, mogućnost rotacije od 360° uz upravljanje jednom rukom, inteligentnu regulaciju brzine i automatski i manuelni režim kretanja. Dokumentacija navodi i savladavanje nagiba do 12° i vertikalnih prepreka do 2 cm.
To su karakteristike koje imaju praktičan značaj upravo zato što mobilni radiografski sistem nije uređaj koji većinu vremena provodi na jednom mestu.
Autonomija baterije – Koliko dugo sistem može da prati rad odeljenja?
Kod mobilne opreme baterija je deo kliničkog workflow-a.
Ako sistem zahteva često punjenje ili mora da se povlači iz upotrebe tokom intenzivnog radnog dana, njegova mobilnost gubi deo praktične vrednosti. Zato treba proveriti koliko pregleda i kretanja sistem može da podrži između punjenja, koliko punjenje traje i da li uređaj može da radi preko mrežnog napajanja.
MobiEye 700 koristi dual-mode upravljanje energijom, bateriju i tehnologiju mega-kondenzatora. Prema Mindray dokumentaciji, baterija se može napuniti do 80% kapaciteta za dva sata. Pet minuta punjenja proizvođač povezuje sa kapacitetom za približno 20 ekspozicija. Posebno se ističe koncept „7–70–700“: do sedam dana autonomije, 70 km kretanja i 700 ekspozicija u deklarisanim uslovima proizvođača.
Takve brojke treba posmatrati kao proizvođačke specifikacije, dok će realna autonomija zavisiti od intenziteta i načina korišćenja sistema.
Pozicioniranje rendgenske cevi – Detalj koji značajno utiče na workflow
Kod mobilne radiografije mogućnost brzog i preciznog pozicioniranja rendgenske cevi direktno utiče na efikasnost pregleda. Za razliku od stacionarne RTG sale, gde su položaj uređaja i prostor za rad unapred definisani, mobilno snimanje često se obavlja uz bolesnički krevet, u jedinicama intenzivne nege ili prostorijama u kojima se već nalazi druga medicinska oprema. Zbog toga konstrukcija nosača cevi mora da omogući dovoljno širok opseg pokreta bez nepotrebnog pomeranja pacijenta.
Prilikom nabavke treba proceniti broj stepeni slobode, vertikalni i horizontalni domet. Zatim, lakoću rotacije i stabilnost sistema nakon postavljanja u željeni položaj. Važna je i ergonomija: radiološki tehnolog treba da može kontrolisano da pomera cev i precizno usmeri centralni zrak uz što manje fizičkog opterećenja.
Dobra pokretljivost posebno dobija na značaju kod pacijenata čiji se položaj zbog zdravstvenog stanja ne može jednostavno menjati. Lakše pozicioniranje može doprineti bržoj pripremi pregleda i smanjenju potrebe za ponovnim nameštanjem sistema.
Kod MobiEye 700, Mindray navodi devet stepeni slobode kretanja i konstrukciju sa osam fleksibilnih mehaničkih zglobova. Sistem omogućava maksimalnu dijagnostičku visinu od 2,3 m, dok je deklarisani SID do 1,8 m.
DICOM i povezivanje sa bolničkim informacionim sistemom
Savremeni digitalni RTG ne treba posmatrati kao izolovan uređaj.
Ako ustanova koristi PACS, RIS ili drugi informacioni sistem, pre kupovine treba precizno proveriti način na koji će mobilni uređaj komunicirati sa postojećom infrastrukturom.
DICOM kompatibilnost je zato jedan od ključnih kriterijuma, ali sama oznaka „DICOM compatible“ nije dovoljna. Potrebno je proveriti konkretne DICOM funkcije, workflow i opcije koje dolaze u ponuđenoj konfiguraciji. IAEA upravo preporučuje detaljnu proveru DICOM Conformance Statement-a, jer određene funkcionalnosti interoperabilnosti mogu zahtevati dodatne opcije.
Dobar workflow može omogućiti da podaci o pacijentu i nalogu budu dostupni na uređaju, a da se dobijeni snimci efikasno proslede u sistem ustanove za pregled i arhiviranje. To smanjuje nepotrebne manuelne korake i olakšava organizaciju rada, posebno kada se mobilna radiografija svakodnevno koristi na više odeljenja.
Bezbednost pri kretanju uređaja ne treba zanemariti
Mobilni radiografski sistem tokom radnog dana može više puta prolaziti kroz hodnike, vrata i bolesničke sobe, često u neposrednoj blizini pacijenata, medicinskog osoblja, kreveta i druge opreme. Zbog toga bezbednost tokom transporta i manevrisanja treba posmatrati kao važan kriterijum nabavke, a ne kao sporednu karakteristiku.
Posebnu pažnju treba obratiti na sistem kočenja, kontrolu brzine, stabilnost pri promeni pravca, preglednost putanje, mogućnost manuelnog pomeranja i tehnologije za prepoznavanje prepreka. Važno je i ponašanje uređaja na manjim pragovima i nagibima koji se mogu pojaviti između različitih delova zdravstvene ustanove.
MobiEye 700 poseduje anti-collision sistem sa senzorima raspoređenim u opsegu od 270° i dvostruke ultrazvučne senzore za ublažavanje kretanja. Sistem ima inteligentnu regulaciju brzine, omogućava rotaciju od 360° uz upravljanje jednom rukom i poseduje automatski i manuelni režim kretanja. Mindray navodi i mogućnost savladavanja nagiba do 12° i vertikalnih prepreka do 2 cm.

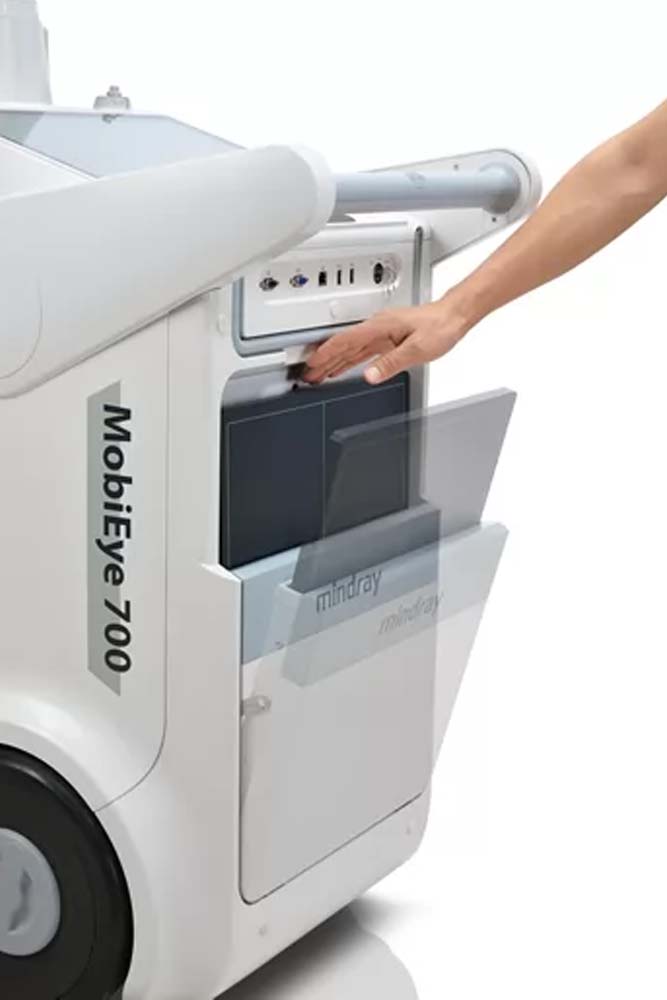

Važna je i zaštita digitalnog detektora. Kod ovog modela postoji senzor nosača detektora i mogućnost njegovog zaključavanja preko kontrolnog panela.
Servis i tehnička podrška – Šta se događa kada uređaj prestane da radi?
Kod nabavke mobilnog RTG sistema često se najveća pažnja usmerava na generator, detektor i kvalitet slike. Međutim, za bolnicu ili kliniku podjednako je važno pitanje: koliko brzo uređaj može ponovo da bude potpuno funkcionalan ako dođe do tehničkog problema?
Zastoj mobilnog radiografskog sistema može uticati na organizaciju pregleda. Naročito kada se uređaj intenzivno koristi u urgentnim ili jedinicama intenzivne nege. Zato pre kupovine treba proveriti dostupnost ovlašćenog servisa, vreme odziva, dostupnost rezervnih delova, uslove garancije, preventivno održavanje, mogućnosti softverskih nadogradnji i podršku nakon isteka garantnog perioda.
Važno je unapred definisati i postupak nakon servisne intervencije. IAEA navodi da održavanje treba da bude deo programa osiguranja kvaliteta, uz dokumentovanje kvara, izvršenih radova, zamenjenih delova i sprovedenih korektivnih mera. Nakon održavanja ili modifikacije može biti potrebno sprovesti odgovarajuće kontrole pre ponovnog vraćanja uređaja u kliničku upotrebu.
Kod medicinske radiološke opreme servis nije samo dodatna pogodnost. On je sastavni deo dugoročne pouzdanosti, bezbednosti i ukupne vrednosti investicije.
Zašto je MobiEye 700 dobar izbor za mobilnu radiografiju?
Mindray MobiEye 700 projektovan je kao digitalni mobilni radiografski sistem koji kombinuje mobilnost, upravljanje energijom, digitalni detektor i softverski workflow u jednoj platformi.
Jedna od njegovih karakteristika je konstrukcija prilagođena kretanju kroz kliničko okruženje. Sistem je širok do 55 cm, omogućava rotaciju od 360° uz upravljanje jednom rukom i poseduje automatski i manuelni režim kretanja. Bionički manipulator sa osam fleksibilnih zglobova treba da olakša pozicioniranje rendgenske cevi oko bolesničkog kreveta.
Za ustanove sa velikim brojem mobilnih pregleda važan je i sistem napajanja. Mindray navodi dual-mode upravljanje energijom, brzo punjenje i tehnologiju mega-kondenzatora, dok konfiguracija generatora obuhvata snagu od 30/50 kW.
Digitalni workflow upotpunjuje MPX bežični detektor sa CsI + TFT tehnologijom, dok DROC softver i 19-inčni multi-touch ekran podržavaju rad sa dobijenim snimcima.
Zbog toga MobiEye 700 može biti posebno interesantan ustanovama koje traže sistem za mobilnu digitalnu radiografiju uz bolesnički krevet. Ipak, konačnu konfiguraciju treba birati prema planiranom broju pregleda, kliničkim zahtevima, IT infrastrukturi i organizaciji konkretnog radiološkog odeljenja.
Pre nabavke definišite potrebe ustanove, a tek onda birajte uređaj
Dobar mobilni radiografski sistem nije nužno uređaj sa najvećim brojem funkcija. To je sistem čije mogućnosti odgovaraju načinu rada bolnice ili klinike.
Pre donošenja odluke treba definisati gde će se uređaj koristiti, koliko će se pregleda prosečno obavljati, kakvi pacijenti će se najčešće snimati, sa kojim PACS/RIS sistemom treba da komunicira i kakvu servisnu podršku ustanova očekuje.
Tek nakon toga ima smisla porediti generator, detektor, bateriju, mobilnost, softver i dodatne funkcije.
Ako planirate nabavku ili modernizaciju radiološke opreme, radiografske sisteme vrhunskog kvaliteta možete pronaći u bogatoj ponudi kompanije Medisal.
Kontaktirajte Medisal i proverite dostupnu konfiguraciju, tehničke karakteristike i mogućnosti implementacije MobiEye 700 sistema u vašoj bolnici ili klinici.
Najčešća pitanja
Šta je mobilni radiografski sistem?
Mobilni radiografski sistem je RTG uređaj konstruisan tako da se može transportovati do pacijenta. To znači da se koristi za radiografsko snimanje van klasične stacionarne RTG sale, uz odgovarajuće uslove rada i radiološke zaštite.
Gde se najčešće koristi mobilni RTG aparat?
Posebno je koristan u jedinicama intenzivne nege, urgentnim i postoperativnim odeljenjima i drugim kliničkim okruženjima u kojima je transport pacijenta do radiologije otežan ili nepoželjan.
Šta je najvažnije proveriti pre kupovine mobilnog rendgena?
Treba proceniti performanse generatora, kvalitet i karakteristike detektora, autonomiju baterije. Zatim, mobilnost i ergonomiju, obradu slike, povezivanje sa IT infrastrukturom, radiološku zaštitu, servis i ukupne troškove tokom životnog ciklusa.
Da li je bežični detektor važan kod mobilne radiografije?
Bežični detektor može olakšati pozicioniranje uz pacijenta i smanjiti potrebu za kablovima. Međutim, treba proveriti i njegovu masu, autonomiju, otpornost, kvalitet slike, način punjenja i troškove eventualne zamene.
Da li mobilni RTG može da se poveže sa PACS sistemom?
Savremeni digitalni sistemi mogu podržavati DICOM i mrežnu integraciju. Ipak, pre nabavke treba proveriti konkretan DICOM Conformance Statement i funkcije dostupne u ponuđenoj konfiguraciji. IAEA posebno ukazuje na značaj takve provere prilikom nabavke digitalne radiološke opreme.
Da li je MobiEye 700 digitalni mobilni radiografski sistem?
Da. Mindray ga u proizvođačkoj dokumentaciji definiše kao Mobile Radiography System, a sistem obuhvata digitalni imaging workflow i MPX bežični detektor.
